一、頂裝式磁性液位計介紹
頂裝式磁性液位計是以浮球為測量元件通過與之連接的頂桿上端的磁鋼將液位變化經磁性耦合傳遞到檢測指示器，指示為翻柱形式，指示器可醒目地指示出液位高度。由于該液位計的檢測指示器與被測介質完全隔離，故具有液位指示清晰、觀察方便、安全可靠的特點。該液位計適用于各種地下槽、箱、池和容器及不宜側面開孔容器的液位指示。
該液位計若配上本廠生產的遠傳配套儀表，可實現遠距離指示、檢測、記錄與控制。

二、頂裝式磁性液位計結構原理
液位計根據浮力原理和磁鋼的磁性耦合作用研制而成，當被測容器內的液位升降時帶動浮球，并通過與之相聯的連桿上端的長久磁鋼，經磁耦合傳遞到現場指示器、當液位上升時翻柱由白色轉為紅色，當液位下降時，翻柱由紅色轉為白色，指示器的紅白界位處為容器內介質液位的實際高度，從而實現液位指示。

三、頂裝式磁性液位計特點
●在容器不適宜側面開孔或觀察液位不方便的情況下，在容器的.上部和下部都可以安裝液位計。
●適用于粘度較大的液體介質。
●觀察指示器的方向可任意改變。
●其他特點和側裝式磁性液位計相同。

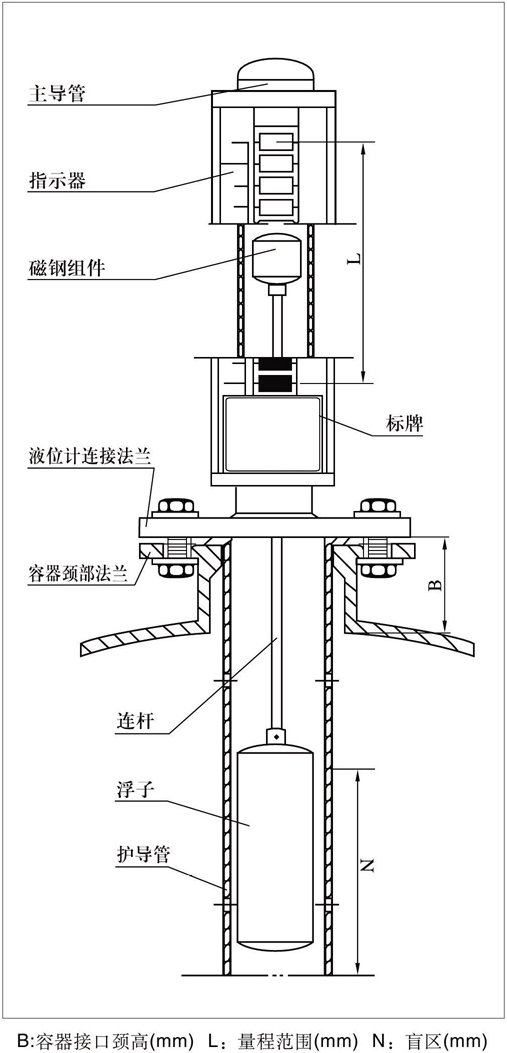

示意圖：

四、頂裝式磁性液位計主要技術參數
●測量范圍：300~ 5000mm
●準確度：土10mm，土16mm
●翻柱直徑：10mm，16mm
●工作壓力：1MPa、2.5MPa、 4MPa等
●介質密度：≥0.45g/cm3
●介質密度差：≥0.15g/cm3（測量界面）
●介質溫度：-20℃ ~+400℃
●介質粘度：≤0.4Pa .S
●環境振動：頻率≤25Hz， 振幅≤0.5mm
●連接法蘭：采用化工部zui新實施的HG20592~20635-97法蘭標準，若采用其他標準（如GB、ANSI, DIN等標準），請用戶在訂貨時注明。
●本廠出廠連接法蘭的尺寸： DN100，PN1.0（公制管）
●遠傳配套儀表的主要技術參數請參閱本選型資料中的有關內容。
●如有特殊要求可在訂貨時商洽。

五、頂裝式磁性液位計的盲區
頂裝式磁性液位計在測量液位時，由于結構上的原因，存在一定的盲區值（圖中的N）讀數時需補償，對于不同的介質密度，本廠設計的浮子長度是不一樣的，故盲區的高度也不一樣，用戶在訂購液位計時應了解這一點，以便正確使用和維修。

六、頂裝式磁性液位計盲區與液體介質密度關系表

七、頂裝式磁性液位計安裝、使用和維護
●液位計護套管和主導管安裝必須保持垂直。
●液位計安裝時連桿不能彎曲，必須挺直裝入。
●液位計安裝完畢后,需對指示器的磁翻柱用所附磁鋼引導一次。使零位以上指示白色,零位以下指示紅色（指空罐情況下，如罐內已有液體，有液位部分指示紅色，無液位部分指示白色）

八、頂裝式磁性液位計訂貨須知（訂貨時請提供下列數據）
●型號規格，配套儀表及附件
●測量范圍
●被測介質名稱及密度
●介質壓力
●介質溫度
●材質要求
●法蘭標準及連接形式
●配件要求
